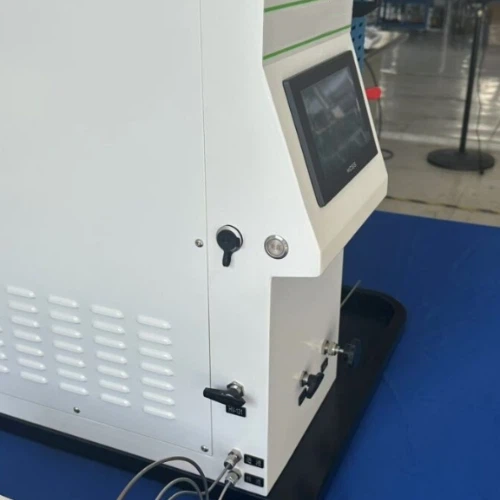

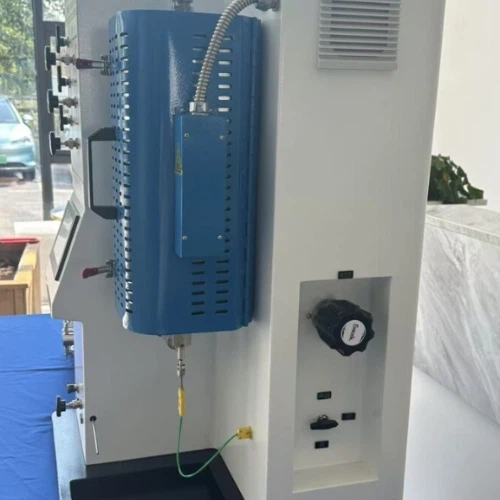

Multi -Tubular -Fix -Bett -Reaktor
Beschreibung
Technische Parameter
DerMulti TUBULarFestbettreaktorAuch als Multi-Röhrchen-Verpackungsreaktor bezeichnet, bezieht sich auf den Reaktor, der mit einer Reihe von Röhrchen gefüllt ist, die körnige feste Katalysatoren oder feste Reaktanten enthalten, um eine Reihe von festen Betten zu bilden. Ein Gas oder ein flüssiges Material fließt durch ein stationäres festes Bett durch den Partikelspalt in diesen Röhrchen, um einen heterogenen Reaktionsprozess zu erzielen. Diese Art von Reaktor ist im Gegensatz zu flüssigen und sich bewegenden Betten durch die festen festen Partikel gekennzeichnet.
In aMulti TUBULarFestbettreaktorDas Reaktionsmaterial tritt durch ein Rohr in den Reaktor ein und fließt durch einen Röhrchen, der den Katalysator oder den Reaktanten enthält. Unter der Wirkung des Katalysators erfährt das Reaktionsmaterial eine chemische Reaktion und wird in das gewünschte Produkt umgewandelt. Gleichzeitig kann die während der Reaktion erzeugte Wärme vom Kühlsystem gesteuert werden, um den stabilen Betrieb des Reaktors aufrechtzuerhalten.
Multi-Tube-Fixed-Bett-Reaktor wurde in der chemischen Industrie, in der Medizin, in der Umweltschutz und in anderen Bereichen häufig eingesetzt. In der chemischen Industrie kann es zur Herstellung verschiedener Chemikalien verwendet werden. Im Bereich der Medizin kann es verwendet werden, um Arzneimittelintermediate zu synthetisieren, Arzneimittel Rohstoffe usw. vorzubereiten. Im Bereich des Umweltschutzes kann es zur Behandlung von industriellem Abwasser, inländischem Abwasser usw. verwendet werden und Schadstoffe in Abwasser durch die Wirkung von Mikroorganismen entfernen.
|
|
|
Methode zur Durchführung von Gasadsorption
Reaktorstruktur und Füllung
Multi-Rohr-Design:
A Multi -Tubular -Fix -Bett -Reaktorbesteht aus einer Reihe von parallelen Röhren, von denen jeder mit einem Adsorbens gefüllt ist.
Dieses Design erhöht den Kontaktbereich zwischen Adsorbens und Gas und verbessert die Adsorptionseffizienz.
Adsorbensfüllung:
Das Adsorbens ist normalerweise gleichmäßig in jedem Röhrchen gefüllt, um ein festes Bett zu bilden.
Die Wahl des Adsorbens hängt von der Art des adsorbierten Gas und den Adsorptionsbedingungen ab.
Gasadsorptionsprozess
Gasfluss
Das zu adsorbierte Gas gelangt durch ein Ende des Reaktors und fließt dann durch mit Adsorbens gefüllte Röhrchen.
Das Gas steht während des Durchflussprozesses in vollem Umfang mit den Adsorbenspartikeln, und die Adsorption tritt auf.
Adsorption
Die Oberfläche von Adsorbenpartikeln hat eine große Anzahl von Mikroporen und aktiven Stellen, die Gasmoleküle fangen und reparieren können.
Mit dem Gasfluss werden immer mehr Gasmoleküle auf der Oberfläche des Adsorbens adsorbiert, um eine Adsorptionsschicht zu bilden.
Adsorptionssättigung
Wenn das aktive Zentrum auf der Adsorbensoberfläche vollständig besetzt ist, erreicht der Adsorptionsprozess einen gesättigten Zustand.
Zu diesem Zeitpunkt nimmt die Gaskonzentration am Auslass des Reaktors allmählich zu, was darauf hinweist, dass das Adsorbens die Fähigkeit verloren hat, die Adsorption fortzusetzen.
Adsorbensregeneration und Umschaltung
Adsorbensregeneration
Um die Adsorptionskapazität des Adsorbens wiederzuerlangen, müssen die Regenerationsbehandlung durchgeführt werden.
Gemeinsame Regenerationsmethoden umfassen Heizdesorption und Dekompressionsdesorption.
In der erhitzten Desorption werden die an der Adsorbensoberfläche adsorbierten Gasmoleküle desorbiert und aus dem Reaktor entladen, indem das Adsorbensbett erwärmt wird.
Schaltvorgang:
Multi-Tube-Festbett-Reaktoren werden normalerweise mit mehreren Adsorptionsbettschichten ausgelegt, um den Schaltvorgang zu erleichtern.
Wenn ein Adsorptionsbett Sättigung erreicht, kann es zur Adsorption auf ein anderes ungesättigtes Adsorptionsbett umgestellt werden.
Gleichzeitig wurde das gesättigte Adsorptionsbett zur späteren Wiederverwendung regeneriert.
Betriebsbedingungen und Optimierung
Temperaturregelung
Der Adsorptionsprozess muss normalerweise innerhalb eines bestimmten Temperaturbereichs durchgeführt werden.
Eine zu hohe oder zu niedrige Temperatur kann die Adsorptionskapazität und Selektivität des Adsorbens beeinflussen.
Daher muss die Temperatur des Reaktors durch Erwärmungs- oder Kühlsysteme gesteuert werden.
Druckregulierung
Der Adsorptionsprozess wird auch durch Druck beeinflusst.
Ein angemessener Druck kann die Adsorptionseffizienz verbessern, aber zu hoher Druck kann auch zur Verdichtung von Adsorbenspartikeln und zu einer Zunahme des Bettwiderstandes führen.
Daher ist es notwendig, den Druck des Reaktors entsprechend der tatsächlichen Situation einzustellen.
Gasflussrate
Die Adsorptionsrate und Effizienz werden direkt von der Gasdurchflussrate beeinflusst.
Eine zu große Durchflussrate kann zu einer unvollständigen Adsorption führen, während eine zu geringe Durchflussrate die Adsorptionszeit verlängern kann.
Daher ist es erforderlich, die entsprechende Gasdurchflussrate auszuwählen, um den besten Adsorptionseffekt zu gewährleisten.
Zusammenfassend kann der Multi-Röhrchen-Fixed-Bett-Reaktor das Gas durch einen bestimmten Struktur- und Betriebsprozess effizient adsorbieren. In praktischen Anwendungen ist es erforderlich, die spezifischen Adsorptionsanforderungen und Betriebsbedingungen zu optimieren und anzupassen, um die beste Leistung und Stabilität des Reaktors zu gewährleisten.
Methode zur Durchführung der Desorption von Gas
Desorptionsprinzip
Die Desorption ist der umgekehrte Adsorptionsprozess, dh die auf der Oberfläche des Adsorbens adsorbierten Gasmoleküle werden unter bestimmten Bedingungen (z. B. Temperaturänderungen) freigesetzt. In aMulti -Tubular -Fix -Bett -Reaktor, Desorption wird normalerweise durch Ändern der Betriebsbedingungen des Reaktors erreicht.
Desorptionsschritte
Wenn ein oder mehrere Adsorptionsbetten den Sättigungszustand erreichen, ist es erforderlich, für Adsorptionsoperationen auf andere ungesättigte Adsorptionsbetten umzusteigen.
Gleichzeitig wurde eine Desorptionsbehandlung am gesättigten Adsorptionsbett durchgeführt.
Die Erwärmung ist eine häufig verwendete Desorptionsmethode bei Multi-Tube-festen Bettreaktoren.
Durch Erhitzen des Adsorbensbettes und Erhöhen der Temperatur der Adsorbensoberfläche können die auf der Oberfläche adsorbierten Gasmoleküle genügend Energie erhalten, um die Adsorptionskraft zu überwinden und von der Adsorbensoberfläche aus dem Desorbieren zu übertragen.
Die Temperatur der thermischen Desorption muss normalerweise gemäß der Art des Adsorbens und der Art der adsorbierten Gas bestimmt werden.
In einigen Fällen kann auch die Desorption erreicht werden, indem der Druck des Reaktors reduziert wird.
Durch die Reduzierung des Drucks kann die Adsorptionskraft von Gasmolekülen auf der Adsorbensoberfläche verringert werden, was die Desorption von der Adsorbensoberfläche erleichtert.
Es ist jedoch zu beachten, dass die Dekompressionsdesorption möglicherweise nicht so wirksam ist wie die Heizdesorption und in einigen Fällen zu Änderungen der physikalischen Eigenschaften des Adsorbens führen.
Während der Desorption kann auch ein ineres Gas wie Stickstoff verwendet werden, um das Adsorbensbett zu reinigen.
Das Säubergas kann die Gasmoleküle, die von der Adsorbensoberfläche desorbiert werden, wegtragen und den Desorptionsprozess beschleunigen.
Gleichzeitig kann das Reinigungsgas auch verhindern, dass das Adsorbens während der Desorption oxidiert oder andere nachteilige chemische Reaktionen wird.
Nach Abschluss der Desorption muss das Adsorbensbett abgekühlt werden.
Die Kühlung reduziert die Temperatur des Adsorbens so, dass sie in einen Zustand zurückkehrt, der für wiederholte Adsorptionsoperationen geeignet ist.
In einigen Fällen muss das Adsorbens auch regeneriert werden, um seine Adsorptionskapazität wiederherzustellen.
Vorsichtsmaßnahmen
Desorptionstemperatur
Bei der Erwärmungsdesorption ist es erforderlich, die Heizgeschwindigkeit und die Desorptionstemperatur zu steuern, um eine Beschädigung des Adsorbens aufgrund von Überhitzung zu vermeiden.
Desorptionszeit
Die Desorptionszeit muss gemäß der Art des Adsorbens, der Art der adsorbierten Gas- und Desorptionsbedingungen bestimmt werden. Eine zu kurze Desorptionszeit kann zu unvollständiger Desorption führen, während eine zu lange Desorptionszeit Energie und Zeit verschwenden kann.
Gasbehandlung
Gase, die von der Oberfläche des Adsorbens desorben desorbiert werden, müssen möglicherweise eine weitere Behandlung erfordern, um schädliche Substanzen zu entfernen oder wertvolle Komponenten wiederzugewinnen.
Zusammenfassend lässt sich sagen, dass der Multi-Röhrchen-Reaktor mit festem Bett den Prozess der Gasdesorption durch Schaltbetrieb, Heizdesorption, Dekompressionsdesorption, Gasspülung, Kühlung und Regeneration vervollständigt. In praktischen Anwendungen ist es erforderlich, die entsprechenden Desorptionsmethoden und -parameter gemäß den spezifischen Sorben- und Gastypen und Betriebsbedingungen auszuwählen.
|
|
|
|
Eine Methode zur Vervollständigung der Trennung von Gasen
Prinzip
Die Adsorbentien in derMulti -Tubular -Fix -Bett -Reaktorhaben unterschiedliche Adsorptionskapazitäten für verschiedene Gasmoleküle. Wenn eine Mischung von Gasen durch ein Bett fließt, das ein Adsorbens enthält, werden einige Gasmoleküle vom Adsorbens erfasst und an der Oberfläche fixiert, während andere nicht schwach adsorbiert oder nur schwach adsorbiert werden. Durch die Steuerung der Adsorptionsbedingungen (wie Temperatur, Druck, Fluss usw.) kann das Zielgas selektiv adsorbiert werden, um die Gastrennung zu erreichen.
Schritte
Vorbehandlung
Vor der Gastrennung ist es normalerweise erforderlich, das gemischte Gas vorzubereiten, um Verunreinigungen und Substanzen wie Wasser zu entfernen, die der Adsorption nicht förderlich sind.
Die Vorbehandlung kann durch Filter, Trockner und andere Geräte durchgeführt werden.
01
Adsorption
Das vorbehandelte Gasgemisch wurde in das Adsorptionsbett des Multi-Röhrchen-Festbettreaktors eingeführt.
Das Adsorbens mit selektiver Adsorptionskapazität wird im Adsorptionsbett installiert.
Im Adsorptionsprozess werden die Zielgasmoleküle vom Adsorbens erfasst und an der Oberfläche fixiert, während das nichtadsorbierte Gas durch die Bettschicht fließt.
02
Desorption und Regeneration
Wenn das Adsorptionsbett Sättigung erreicht, sind Desorptionsoperationen erforderlich, um die Adsorptionskapazität des Adsorbens wiederherzustellen.
Die Desorption kann durch Erhitzen, Reduzieren des Drucks oder inerte Gasspülung erreicht werden.
Während der Desorption werden die adsorbierten Gasmoleküle von der Oberfläche des Adsorbens freigesetzt, um einen Luftstrom zu bilden, der reich an dem Zielgas ist.
Das Adsorbens kann abgekühlt und regeneriert werden, um seine Adsorptionskapazität wiederherzustellen und sich auf den nächsten Adsorptionsvorgang vorzubereiten.
03
Gassammlung und Behandlung
Das nichtadsorbierte Gas, das aus der adsorbierten Schicht fließt und der während der Desorption freigesetzte Gasstrom reich an Zielgas ist, muss gesammelt und behandelt werden.
Dies kann durch Kondensation, Komprimierung, Reinigung und andere Schritte durchgeführt werden, um ein reines Zielgasprodukt zu erhalten.
04
Vorsichtsmaßnahmen
Adsorbensauswahl
Die Wahl des Adsorbens ist sehr wichtig für die Auswirkung der Gastrennung.
Das entsprechende Adsorbens muss basierend auf den Eigenschaften des Zielgass, der Zusammensetzung des Gasgemisches und den Trennanforderungen ausgewählt werden.
Kontrolle der Betriebsbedingungen
Die Temperatur, der Druck, die Durchflussrate und andere Bedingungen im Adsorptionsprozess haben einen signifikanten Einfluss auf den Trenneffekt.
Eine präzise Steuerung und Anpassung ist erforderlich, um die besten Trennungsergebnisse zu gewährleisten.
Wartung und Wartung von Geräten
Multi-Tube-Reaktoren mit festem Bett und deren zugehörigen Geräte erfordern eine regelmäßige Wartung und Wartung.
Dies beinhaltet die Reinigung des Adsorptionsbettes, das Ersetzen des Adsorbens und die Überprüfung der Dichtheit der Geräte.
Sicherheitsvorkehrungen
Die Sicherheitsverfahren müssen bei der Durchführung von Gastrennvorgängen streng befolgt werden.
Stellen Sie sicher, dass die Ausrüstung gut versiegelt ist, um Gasleckage, Umweltverschmutzung oder Personenschäden zu verhindern.
Zusammenfassend kann der Multi-Röhrchen-feste Bettreaktor das Gas durch die selektiven Adsorptionseigenschaften des Adsorbens und die genaue Kontrolle der Betriebsbedingungen effizient trennen. In praktischen Anwendungen müssen die entsprechenden Geräte und Parameter gemäß den spezifischen Trennanforderungen und Betriebsbedingungen ausgewählt werden.
