Was sind die Schlüsselkomponenten eines Rotationsvakuumverdampfers?
Mar 29, 2024
Eine Nachricht hinterlassen

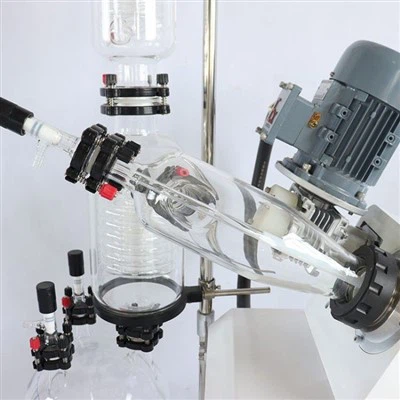

Rotierender Kolben:Der rotierende Kolben, auch Verdampfungskolben oder Siedekolben genannt, ist ein birnenförmiges Glasgefäß, in dem sich die zu verdampfende Lösung befindet. Es ist am Drehantriebsmechanismus befestigt und kann sich während der Verdampfung drehen, um die Wärmeübertragung und die Verdampfungseffizienz zu verbessern.
Wasserbad oder Heizbad:Das Wasserbad bzw. Heizbad sorgt für eine kontrollierte Temperaturumgebung für den Verdampferkolben. Oft wird es mit Wasser oder einer anderen Wärmeträgerflüssigkeit gefüllt und mit einem Heizelement auf die gewünschte Temperatur erhitzt. Die Wärme des Wasserbades erwärmt indirekt den Inhalt des Verdampferkolbens.
Drehantriebsmechanismus:Der Drehantrieb ist für die Drehung des Verdampferkolbens verantwortlich. Durch diese Rotation entsteht ein dünner Flüssigkeitsfilm auf der Innenfläche des Kolbens, wodurch die Verdampfungsoberfläche vergrößert und eine effiziente Lösungsmittelverdampfung gefördert wird.
Kondensator:Der Kondensator ist eine Grundkomponente, die den beim Verdampfen entstehenden Dampf abkühlt und ihn wieder in einen flüssigen Zustand kondensieren lässt. In einem rotierenden Vakuumverdampfer ist ein gewöhnlicher Kondensator eine Glaswendel, durch die ein Kühlmittel, beispielsweise Wasser oder ein Kältemittel, strömt, um die Wärme aus dem Dampf auszutreiben.
Vakuumrahmen:Der Vakuumrahmen wird verwendet, um in der verschwindenden Karaffe eine Umgebung mit reduziertem Druck zu erzeugen und aufrechtzuerhalten, wodurch eine niedrigere Temperaturableitung gefördert und das Risiko einer Testverfälschung minimiert wird. Es enthält regelmäßig eine Vakuumpumpe und zugehörige Schläuche und Ventile zur Steuerung des Vakuumniveaus.
Ständer für Verdampfergläser:Der Glasständer, der oft auch als Polsterständer oder Klemme bezeichnet wird, hält die verschwindende Karaffe sicher an ihrem Platz und lässt sie gleichzeitig aufklappen. Es soll für Stabilität sorgen und verhindern, dass der Behälter während des Betriebs umkippt.
Vakuumkontrollrahmen:Das Vakuumkontrollsystem regelt die Höhe des Vakuums innerhalb des Systems und ermöglicht es dem Administrator, die erforderlichen Gewichtsbedingungen für ein effizientes Verschwinden löslicher Substanzen zu ändern und aufrechtzuerhalten. Dieser Rahmen kann Vakuummessgeräte, Ventile und Steuerungen für eine genaue Gewichtsverwaltung umfassen.
Auffangkolben:Der Auffangkolben, auch Auffangkolben genannt, sammelt das kondensierte Lösungsmittel, das vom Kühler heruntertropft. Es wird typischerweise unterhalb des Kondensators platziert und über einen Schlauch mit dem Kondensatorauslass verbunden.
Stützrahmen oder Gehäuse:Der Stützrahmen oder das Gehäuse bietet strukturelle Unterstützung für die verschiedenen Komponenten desRotationsvakuumverdampfer, um Stabilität und Sicherheit während des Betriebs zu gewährleisten.
Welche Rolle spielt der Rotationsverdampferkolben dabei?
DerRotationsverdampferDer Kolben ist eine entscheidende Komponente im Destillationsprozess in einer Laborumgebung. Seine Hauptfunktion besteht darin, die verdampfte Flüssigkeitsmischung zu halten. Dieser Kolben besteht in der Regel aus hochwertigem Borosilikatglas, das für seine Beständigkeit gegen Temperaturschocks und chemische Korrosion bekannt ist und die Unversehrtheit der verarbeiteten Substanzen gewährleistet. Sein Design ermöglicht eine effiziente Wärmeübertragung vom Heizbad auf die flüssige Probe und erleichtert so die Verdampfung.
Probenbehälter:Die Hauptfunktion des Rotationsverdampferkolbens besteht darin, die flüssige Probe oder Lösung aufzunehmen, die konzentriert oder gereinigt werden muss. Der Kolben stellt ein sicheres Gefäß zur Aufbewahrung der Probe während des Verdampfungsprozesses dar.
Verdunstungsfläche:Die Form des Rotationsverdampferkolbens, typischerweise birnenförmig oder mit rundem Boden, ermöglicht eine effiziente Verdampfung durch Maximierung der für die Verdampfung verfügbaren Oberfläche. Die flüssige Probe bildet einen dünnen Film auf der Innenfläche des Kolbens, wodurch die Kontaktfläche mit der Wärmequelle vergrößert und eine schnellere Verdunstung gefördert wird.
Wärmeübertragung:Der Rotationsverdampferkolben ist so konzipiert, dass er der Erwärmung durch das ihn umgebende Wasserbad oder Heizbad standhält. Durch die Übertragung von Wärme auf die flüssige Probe im Kolben wird der Verdampfungsprozess beschleunigt, was zur Entfernung von Lösungsmittelmolekülen und zur Konzentration der gewünschten Verbindungen führt.
Drehung:Der Rotationsverdampferkolben ist an den Rotationsantriebsmechanismus angeschlossen, der es dem Kolben ermöglicht, sich während der Verdampfung zu drehen. Durch die Rotation entsteht ein dünner Film der Probe auf der Innenfläche des Kolbens, wodurch die Wärmeübertragung und die Verdampfungseffizienz verbessert werden. Es verhindert außerdem Stöße und Spritzer der Probe und sorgt so für einen gleichmäßigen Verdampfungsprozess.
Druckkontrolle:Der Kolben ist an das Vakuumsystem angeschlossen, wodurch im Kolben eine Unterdruckumgebung entsteht. Dieser niedrigere Druck senkt den Siedepunkt des Lösungsmittels, sodass es bei niedrigeren Temperaturen verdampfen kann, ohne dass es zu einer thermischen Zersetzung wärmeempfindlicher Verbindungen in der Probe kommt.
Sammlung des kondensierten Lösungsmittels:Während das Lösungsmittel verdampft und durch das System aufsteigt, erreicht es den Kondensator, wo es wieder in einen flüssigen Zustand kondensiert. Das kondensierte Lösungsmittel tropft vom Kühler nach unten in einen darunter platzierten Auffangkolben. Der Rotationsverdampferkolben fungiert als Ausgangspunkt für den Verdampfungsprozess, wobei das kondensierte Lösungsmittel zur weiteren Analyse oder Verarbeitung im Auffangkolben gesammelt wird.
|
|
|
Wie trägt die Vakuumpumpe zur Effizienz des Systems bei?
Die Vakuumpumpe spielt eine entscheidende Rolle bei der Steigerung der Effizienz desRotationsvakuumverdampfer. Durch die Schaffung einer Vakuumumgebung im System wird der Druck gesenkt, was wiederum den Siedepunkt der flüssigen Proben senkt. Dieser verringerte Siedepunkt ermöglicht die Verdampfung bei niedrigeren Temperaturen und verhindert so den thermischen Abbau hitzeempfindlicher Substanzen. Darüber hinaus hilft die Vakuumpumpe bei der Entfernung verdampfter Lösungsmittel, was schnellere Verdampfungsraten fördert und die Gesamteffizienz des Prozesses verbessert.
Werden für den Kondensator und den Verdampfer bestimmte Materialien verwendet?
Tatsächlich werden sowohl für den Kondensator als auch für den Verdampfer spezielle Materialien verwendetRotationsvakuumverdampfers, um optimale Leistung und Haltbarkeit zu gewährleisten. Der Kondensator, der für die Kühlung und Kondensierung der verdampften Dämpfe in flüssiger Form verantwortlich ist, besteht üblicherweise aus hochwertigem Glas oder Edelstahl. Diese Materialien bieten eine hervorragende Wärmeleitfähigkeit und Korrosionsbeständigkeit, die für die Aufrechterhaltung der Integrität des Destillats unerlässlich sind. Ebenso besteht der Verdampfer, in dem die flüssige Probe verdampft wird, typischerweise aus Borosilikatglas, das für seine chemische Inertheit und thermische Stabilität bekannt ist und die Kompatibilität mit einer Vielzahl von Lösungsmitteln und Proben gewährleistet.
Zusammenfassend lässt sich sagen, dassRotationsvakuumverdampferbesteht aus mehreren Schlüsselkomponenten, von denen jede eine entscheidende Rolle im Destillationsprozess in einer Laborumgebung spielt. Vom Rotationsverdampferkolben, der die flüssige Probe aufnimmt, über die Vakuumpumpe, die die notwendigen Vakuumbedingungen erzeugt, bis hin zum Kondensator und Verdampfer, die das Kühlen und Verdampfen erleichtern, trägt jede Komponente zur Effizienz und Effektivität des Systems bei und ermöglicht präzise und zuverlässige Probenverarbeitung.
