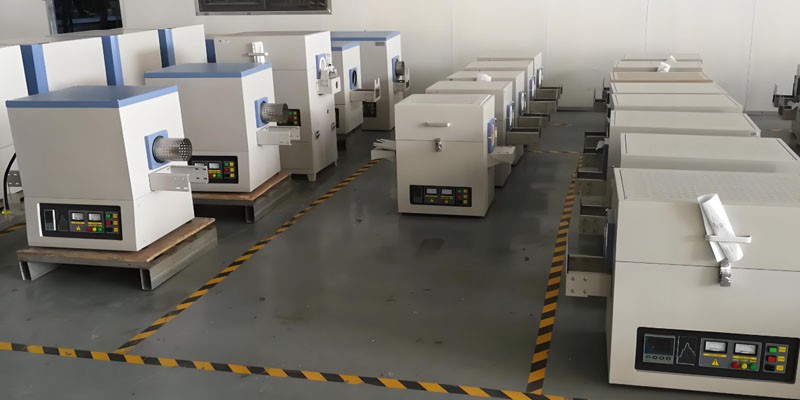

Horizontalrohrofen
2. Lab Box -Ofenausrüstung: 1l -36 l
3. Arbeitstemperatur kann 1200 Grad -1700 Grad erreichen
*** Preisliste für Ganze oben und erkundigen Sie uns, um zu bekommen
Beschreibung
Technische Parameter
Einführung inHorizontalrohrofenEs handelt sich um eine Heizgeräte, die in der Materialwissenschaft, Chemieingenieurwesen, der Herstellung von Halbleiter und anderen Bereichen weit verbreitet ist. Das strukturelle Merkmal liegt in der horizontalen Anordnung von Ofenrohre, die durch Erhitzen von Elementen erhitzt werden, um die Materialien innerhalb der Ofenrohre zu behandeln. Es erwärmt die Probe durch horizontal angeordnete Ofenrohre, die die Vorteile einer präzisen Temperaturregelung, gleichmäßiger Erhitze und einfachem Betrieb aufweist.
Insbesondere bei der Herstellung von Halbleiter verfügt es über eine Vielzahl von Anwendungen und einen erheblichen Wert. Seine einzigartige Struktur und Funktion machen sie bei Anwendungen wie Siliziumgewehrtempel, Wärmebehandlung, Metallisationsprozess, Ätzprozess und Verpackungsprozess von großer Bedeutung. Gleichzeitig macht die hohe Präzisionskontrolle, die Verarbeitung hocheffizienter, eine gute Anpassungsfähigkeit und die hervorragende Stabilität des IT auch bei der Herstellung von Halbleiter sehr zuverlässig und stabil.
Parameter
Arbeitsprinzip
Das Arbeitsprinzip von aHorizontalrohrofenbasiert auf den Prinzipien der Wärmeleitung und Konvektion. Wenn das Heizelement zum Erhitzen angetrieben wird, wird die Wärme in das Ofenrohr und die Probe durch thermische Leitung übertragen, während die heiße Luft im Ofen durch Konvektion gleichmäßig die Wärme durch den gesamten Ofen verteilt.
Heizungsprozess:
Nach dem Einschalten des Heizelements erzeugt es Wärme und überträgt es an das Ofenrohr. Nachdem das Ofenrohr erhitzt wurde, überträgt es Wärme an die Probe im Inneren. Aufgrund der hervorragenden thermischen Leitfähigkeit des Ofenrohrs kann die Probe schnell die festgelegte Temperatur erreichen.
Temperaturregelung:
Das Temperaturkontrollsystem überwacht die Temperatur im Ofen in Echtzeit und passt die Leistung des Heizelements basierend auf der Differenz zwischen der eingestellten Temperatur und der gemessenen Temperatur ein. Wenn die gemessene Temperatur höher ist als die eingestellte Temperatur, reduziert der Regler die Leistung des Heizelements; Wenn die gemessene Temperatur niedriger als die eingestellte Temperatur ist, erhöht der Regler die Leistung des Heizelements. Durch kontinuierliches Einstellen der Leistung des Heizelements kann die Temperatur im Ofen konstant gehalten werden.
Atmosphärenkontrolle:
Das Atmosphäre -Steuerungssystem steuert die Atmosphäreumgebung im Ofen, indem Sie die Gasdurchflussrate und -art einstellen. Beispielsweise ist im Halbleiterherstellungsprozess erforderlich, um den Sauerstoff- und Wasserdampfgehalt im Ofen zu kontrollieren, um die Oxidation und Kontamination von Proben zu vermeiden. Das Atmosphäre -Steuerungssystem kann die Atmosphäreumgebung im Ofen genau steuern, um die Prozessanforderungen zu erfüllen.
Die spezifische Anwendung der horizontalen Röhrchenmöglichkeit in der Herstellung von Halbleitern
Die Horizntal -Rohrstrecke verfügt über eine breite Palette von Anwendungen in der Herstellung von Halbleiter, und seine einzigartige Struktur und Funktion machen es zu einem der unverzichtbaren Geräte im Halbleiterverarbeitungsprozess.
Grundstruktur und Arbeitsprinzip
Eine Horizntal-Rohrstrecke ist eine häufig verwendete Halbleiterverarbeitungsgeräte, die wie ein langes Rohr aussieht und eine Hochtemperaturreaktionskammer im Inneren hat. Das Gerät verwendet eine Atmosphäre -Kontrollmethode, und verschiedene Atmosphärenumgebungen können gemäß verschiedenen Verarbeitungsanforderungen ausgewählt werden, um den besten Verarbeitungseffekt zu erzielen.
Das Arbeitsprinzip einer Horiontalrohrmöbel besteht darin, die Reaktanten im Ofenhöhle zu erhitzen, wodurch sie chemischen Reaktionen oder physikalischen Veränderungen bei hohen Temperaturen unterzogen werden, wodurch der Zweck der Verarbeitung erreicht wird. Bei der Herstellung von Halbleiter werden horizontale Rohrmöglichkeiten hauptsächlich zum Tempern und Wärmebehandlung von Siliziumwafern verwendet.
Anwendung im Siliziumgewehrtempeln
Verbessern Sie die Integrität des Silizium -Wafergitters
Siliziumwafer ist eines der wichtigsten Materialien in der Halbleiterindustrie, und seine Qualität und Leistung beeinflusst direkt die Zuverlässigkeit und Leistung von Halbleitergeräten. Während der Verarbeitung sind Siliziumwafer aufgrund von Spannung anfällig für die Korngrenze, was zur Fraktur und Beschädigung von Siliziumkristallen führen kann. Durch Hochtemperaturglühen in einem Horiontalrohrofen kann die Spannung im Siliziumwafer entfernt werden, wodurch es intakt bleibt und die Beschädigung des Silizium-Wafergitters vermeidet.
Während des Glühprozesses wird der Siliziumwafer in einem Horiontalrohrofen platziert und für einen bestimmten Zeitraum hohe Temperatur aufbewahrt, wobei allmählich die innere Spannung des Siliziumwafers freigesetzt und das Gitter neu angeordnet wird, wodurch die Gitterintegrität des Siliziumgewells verbessert wird.
Verbesserung der elektrischen Eigenschaften von Siliziumwafern
Die elektrischen Eigenschaften von Siliziumwafern sind einer der Schlüsselfaktoren, die die Leistung von Halbleitergeräten beeinflussen. Durch das Glühen in einem Horiontalrohrofen können die elektrischen Eigenschaften von Siliziumwafern verbessert werden, und ihre Leitfähigkeit und Stabilität können verbessert werden.
Während des Glühprozesses reagiert der Siliziumwafer mit der Atmosphäre im Ofen bei hohen Temperaturen, entzieht das Oxid auf der Oberfläche des Siliziumwafers und aktiviert die Verunreinigungsatome innerhalb des Siliziumwafers, wodurch die elektrischen Eigenschaften verbessert werden.
Oxide von der Oberfläche von Siliziumwafern entfernen
Die Oberfläche von Siliziumwaffeln enthält häufig Oxide, die ihre Leitfähigkeit und Stabilität beeinflussen können. Während des Herstellungsprozesses müssen Oxide von der Oberfläche von Siliziumwaffeln entfernt werden, um ihre Flachheit und Glätte zu gewährleisten und damit die Leistung von Halbleitergeräten zu verbessern.
Der Horiontalrohrofen kann Oxide auf der Oberfläche von Siliziumwafern durch Atmosphärekontrolle entfernen. Während des Glühprozesses reagiert die Atmosphäre im Ofen mit dem Oxid auf der Oberfläche des Siliziumgewassers, um flüchtige Substanzen zu erzeugen, die dann durch die Abgassystem des Ofens entlassen werden, um das Ziel der Entfernung des Oxids zu erreichen.
Anwendung bei der Wärmebehandlung von Siliziumwafer
Kontrolle von dotierten Siliziumwafern
In Halbleitergeräten sind aufgrund unterschiedlicher elektrischer Leistungsanforderungen Siliziumwafer mit unterschiedlichen Materialien erforderlich. Der Horiontalrohrofen kann unterschiedliche Atmosphäre -Steuerungsparameter verwenden, um den Grad und die Tiefe der Doping von Siliziumwafern zu steuern, um die Anforderungen verschiedener Geräte für das Dotieren von Siliziumgewehrern zu erfüllen.
Während des Dotierungsprozesses wird der Siliziumwafer in einem Horiontalrohrofen platziert, und die Atmosphäre im Ofen reagiert mit dem Siliziumwafer, sodass die dotierten Atome in den Innenraum des Siliziumwafers eindringen können. Durch Einstellen von Parametern wie Atmosphäre und Temperatur im Ofen kann die Anzahl und Verteilung von dotierten Atomen kontrolliert werden, um den gewünschten Doping -Effekt zu erzielen.
Vorbereitung von dünnen Filmen auf Siliziumwaferoberfläche
Bei der Herstellung von Halbleiter ist es manchmal notwendig, einen dünnen Film auf der Oberfläche eines Siliziumwafers vorzubereiten, um seine Leistung zu verbessern oder spezifische Funktionen zu erzielen. Ein Horizntalrohrofen kann zur Zubereitung von Dünnfilmen auf der Oberfläche von Siliziumwafern verwendet werden.
Während des Dünnfilmvorbereitungsprozesses wird der Siliziumwafer in einem horizontalen Röhrchen -Frnace platziert, und die Atmosphäre im Ofen reagiert mit der Oberfläche des Siliziumwafers bei hohen Temperaturen, um den gewünschten Dünnfilm zu erzeugen. Durch Einstellen von Parametern wie Atmosphäre, Temperatur und Reaktionszeit im Ofen können die Dicke, Zusammensetzung und Eigenschaften des Films gesteuert werden.
Oxidation und Nitring von Siliziumwafern
Die Oxidation und Nitridation von Siliziumwafern sind wichtige Prozessschritte bei der Herstellung von Halbleitern. Der Horizntal -Rohrofen kann zur Oxidation und Nitridierbehandlung von Siliziumwafern verwendet werden.
Während des Oxidationsprozesses wird der Siliziumwafer in der Ofenkammer eines Horizntalrohrofens platziert, und der Sauerstoff in der Ofenkammer reagiert mit der Oberfläche des Siliziumwafers bei hoher Temperatur, um einen Siliziumdioxidfilm zu bilden. Durch Einstellen von Parametern wie Sauerstoffkonzentration, Temperatur und Reaktionszeit im Ofen können die Dicke und Eigenschaften des Siliziumdioxidfilms gesteuert werden.
Während des Nitriding -Verfahrens wird der Siliziumwafer in einem Horizntalrohrofen platziert, und das Stickstoffgas im Ofen reagiert mit der Oberfläche des Siliziumwafers bei hohen Temperaturen, um einen Siliziumnitridfilm zu bilden. Siliziumnitrid-Dünnfilme haben eine hervorragende Verschleißfestigkeit, Korrosionsbeständigkeit und Hochtemperaturstabilität, die verwendet werden können, um die Oberfläche von Siliziumwafern zu schützen oder spezifische Funktionen zu erzielen.
Andere Anwendungen des horizontalen Rohrofens bei der Herstellung von Halbleitern
Metallisierungsprozess
Der Metallisierungsprozess ist einer der wichtigsten Schritte bei der Herstellung von Halbleitern, die zur Bildung von Metallelektroden oder Drähten an Siliziumwafern verwendet werden. HoriznTal -Rohröfen können zur Tempelbehandlung in Metallisationsprozessen verwendet werden, um die Adhäsion und Stabilität von Metallelektroden oder Drähten zu verbessern.
Während des Glühprozesses wird der metallisierte Siliziumwafer in der Ofenkammer eines Horizntalrohrofens platziert und für einen bestimmten Zeitraum bei hoher Temperatur gehalten, um die Bindung zwischen Metallelektrode oder Draht und dem Siliziumwafer fester zu machen, wodurch deren Adhäsion und Stabilität verbessert werden.
Radierungsprozess
Das Ätzprozess ist ein Schritt, der bei der Herstellung von Halbleiter verwendet wird, um überschüssiges Material von der Oberfläche von Siliziumwafern zu entfernen. Ein Horizntal -Rohrofen kann nach dem Ätzungsprozess zum Tempern der Behandlung verwendet werden, um Schäden und Spannungen zu entfernen, die während des Ätzprozesses erzeugt werden.
Während des Glühprozesses wird der geätzte Siliziumwafer in einen Horizntalrohrofen platziert und für einen bestimmten Zeitraum hohe Temperatur aufbewahrt, wobei allmählich die innere Spannung des Siliziumgewassers und die Umordnung des Gitters freigesetzt wird, wodurch der während des Ätzenprozesses erzeugte Schäden und Spannungen entfernt werden.
Verpackungsprozess
Der Verpackungsprozess ist der letzte Schritt bei der Herstellung von Halbleiter, die zur Einkapselung von Halbleitergeräten innerhalb von Schutzschalen verwendet wird, um ihre Zuverlässigkeit und Stabilität zu verbessern. Ein Horizntal -Rohrofen kann zum Tempern der Behandlung in Verpackungsprozessen verwendet werden, um Spannung und Schäden zu entfernen, die während des Verpackungsprozesses erzeugt werden.
Während des Tempers wird das verpackte Halbleitergerät in einem Horizntal -Rohrofen platziert und für einen bestimmten Zeitraum eine hohe Temperatur aufbewahrt, um die Spannung im Verpackungsmaterial allmählich freizusetzen, das Gitter neu zu ordnen und die während des Verpackungsprozesses erzeugte Spannung zu entfernen.
Reduzieren Sie die Temperatureffizienz von Abgasemperaturen.
Optimiertes Konvektionsabschnitt Design
Erhöhen Sie die Anzahl der Konvektionsrohre
Durch Erhöhen der Anzahl der Konvektionsröhrchen kann die Kontaktfläche zwischen dem Rauchgas und der Heizfläche erweitert werden, um den Wärmeaustauscheffizienz zu verbessern und die Abgasemperatur zu verringern.
Optimierte Konvektionsrohranordnung
Eine angemessene Anordnung des Konvektionsrohrs macht es effektiver, die Wärme von Rauchgas zu erfassen und zu übertragen. Zum Beispiel kann gestaffeltes Layout oder Spiralanordnung verwendet werden, um den Flussweg und die Residenzzeit des Rauches im Rohr zu erhöhen.
Verbessern Sie die Effizienz der Heizfläche
Verwenden Sie effiziente Wärmeübertragungsmaterialien
Wählen Sie Materialien mit hoher Wärmeleitfähigkeit aus, um Heizflächen wie Edelstahl, Kupferlegierung usw. zu erstellen, um den Effizienz des Wärmeaustauschs zu verbessern.
Halten Sie die Heizfläche sauber
Reinigen Sie den Staub und Schmutz regelmäßig auf der Heizfläche und halten Sie die Oberfläche sauber, um die Effizienz des Wärmeübertragung zu verbessern. Die Staubansammlung und Schmutz verringern die Wärmeübertragungsleistung der Heizfläche, was zu einer Zunahme der Abgasstemperatur führt.
Passen Sie den Verbrennungsprozess an
Angemessene Kontrolle des überschüssigen Luftkoeffizienten
Der Luftüberschusskoeffizient ist das Verhältnis der tatsächlichen Luftversorgung zur theoretischen Luftversorgung. Eine angemessene Kontrolle des überschüssigen Luftkoeffizienten, vermeiden Sie zu viel Luft in den Ofen, kann das Rauchvolumen verringern und so die Abgasstemperatur verringern.
Verbesserung der Effizienz der Kraftstoffverbrennung
Durch die Optimierung des Konstruktion des Brenners und der Einstellung der Verbrennungsparameter wie Kraftstoffeinspritzgeschwindigkeit und Verbrennungskammertemperatur kann die Verbrennungseffizienz des Kraftstoffs verbessert werden, und die Menge an unvollständigem Brennstoffkraftstoff kann reduziert werden, wodurch die Abgasstemperatur verringert wird.
Erhöhen Sie Geräte für die Erholung von Abfällen,
Installieren Sie Luftvorheizung
Der Luftvorhermer kann die Abwärme des Rauchgass verwenden, um die Luft, die in den Ofen eindringt, vorzuheizen, wodurch die Verbrennungseffizienz verbessert und die Abgassemperatur verringert wird.
Abwärmekessel aufstellen
Der Abwärmekessel kann die Abwärme im Rauchgas wiederherstellen und in nützliche Energie wie Dampf oder heißes Wasser umwandeln, wodurch die Abgasstemperatur verringert und die Effizienz des Energieverbrauchs verbessert wird.
Andere Maßnahmen
Isolationsmaßnahmen stärken
Eine gute Wärmekonservierungsbehandlung für den Ofenkörper des horizontalen Rohrofens kann den Wärmeverlust verringern und die Abgassemperatur verringern.
Regelmäßige Wartung und Wartung
Regelmäßige Wartung und Wartung des horizontalen Rohrofens, z. B. die Überprüfung der Heizfläche, das Reinigen der Asche, die Einstellung der Verbrennungsparameter, kann den normalen Betrieb sicherstellen und die Rauchabgasstemperatur verringern.
Es ist zu beachten, dass bei der Reduzierung der Rauchabgasstemperatur Faktoren wie die Wirtschaftlichkeit, die Sicherheit und die Zuverlässigkeit der Geräte umfassend betrachtet werden müssen. Gleichzeitig ist es auch erforderlich, die entsprechenden Maßnahmen und Methoden gemäß den spezifischen Prozessanforderungen und Betriebsbedingungen auszuwählen.
Wenn die Abgasstemperatur zu niedrig ist, kann sie auf der Wärmeaustauschoberfläche eine niedrige Temperaturpunktkorrosion verursachen. Bei der Auswahl der Abgasstemperatur müssen Faktoren wie die thermische Effizienz und die Lebensdauer der Geräte gewogen werden, um sicherzustellen, dass die Abgasstemperatur den Wärmeverlust verringern kann, ohne die Ausrüstung zu beschädigen.
