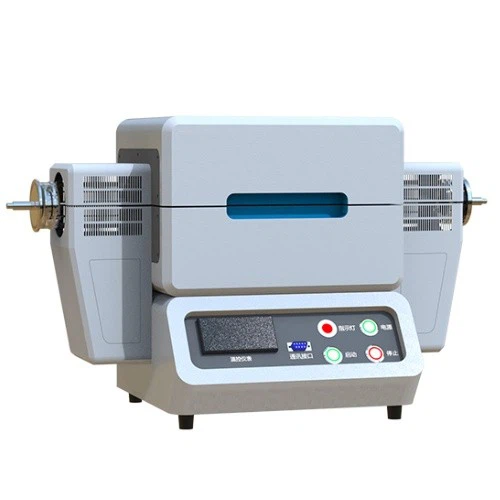

CVD -Rohrofen
2. Laborboxenofenausrüstung: 1l -36 l
3. Die Arbeitstemperatur kann 1200 Grad erreichen -1700 Grad
*** Preisliste für Ganze oben und erkundigen Sie uns, um zu bekommen
Beschreibung
Technische Parameter
CVD -RohrofenAuch als chemischer Dampfablagerungsrohrofen bezeichnet, ist ein Gerät, das Chemical Dampf Deposition (CVD) -Technologie verwendet, um Dünnfilme auf Materialoberflächen zu bilden. Schlüsselausrüstung für die Implementierung dieser Technologie wird in Bereichen wie Materialwissenschaft, Nanotechnologie und Semiconductor Manufacturing . häufig eingesetzt.
Anwendungsfeld
Halbleiterindustrie:Wird zur Ablagerung von Silizium, Siliziumnitrid, Metalloxid und anderen Filmen verwendet, die zur Herstellung integrierter Schaltungen, optoelektronischen Geräten und Sensoren verwendet werden .
Solarzellen:Für die Herstellung effizienter Dünnfilm -Solarzellen wie CIGS (Kupfer -Indium -Gallium -Selen) Dünnfilm -Solarzellen .}
Photoelektrische und Display -Technologie:Wird zur Ablagerung von photoelektrischen Materialien wie LED -Herstellung und OLED -Anzeige -Bildschirmen . verwendet
Beschichtungstechnologie:Wird für Metall-, Glas-, Keramik- und andere Substratschutzbeschichtung wie Antikorrosionsbeschichtung, Anti-Wear-Beschichtung . verwendet
Harte Beschichtung:Hartmaterial Ablagerung für Werkzeuge, Formen, Schneidwerkzeuge usw. ., um den Verschleiß Widerstand und die Lebensdauer zu verbessern .
Parameter
Unterscheiden
Chemical Vapor Deposition Tube Furnace,also known as Chemical Vapor Deposition Tube Furnace,is a widely used heat treatment equipment in the fields of materials science and engineering.Compared to other types of tube furnaces,Chemical Vapor Deposition Tube Furnaces have significant differences in design and application.Some of the differences will be explored in detail from multiple dimensions.
Definition und Funktion
Chemische Dampfablagerungsrohrofen:
Mainly used for the growth and deposition of materials.It prepares thin films,nanoparticles,and other advanced materials by delivering a gas mixture into the furnace,which decomposes at high temperatures and produces atoms or molecules that deposit on a solid substrate.CVD technology is widely used in various industries such as Halbleiter, Nanoelektronik, optoelektronische Technik, Beschichtungen usw. .
Andere röhrenförmige Öfen:
Andere Typen wie Vakuumrohröfen, Atmosphärenrohröfen, Hochtemperatur-Mini-Rohröfen usw. . werden hauptsächlich zum Backen und Sintermaterial verwendet. Wird zum Sintern und Backmaterial wie Keramik, Glas und Metalle verwendet.
Struktur und Zusammensetzung
Chemische Dampfablagerungsrohrofen:
It usually consists of sedimentation temperature control,sedimentation reaction chamber,vacuum control components,and gas source control spare parts.The furnace body often adopts a double-layer furnace shell structure,with fans installed between the double-layer furnace shells to achieve rapid temperature rise and fall,and the surface temperature of the furnace shell is low.Furnace tubes are often made of high-purity materials (such as Hohe Purity Corundum-Röhrchen) und beide Enden sind mit hohen Vakuumflanschen aus rostfreiem Stahl versiegelt, um luftdicht und hohe Temperaturwiderstand zu gewährleisten. Zusätzlich sind chemische Dampfablagerungsrohröden ausgestattet, die mit Vorausflusssystemen (z.
Andere röhrenförmige Öfen:
In der Struktur relativ einfach, enthält es normalerweise nur ein tubuläres Keramikgefäß mit einer Wärmequelle im Inneren sowie die erforderlichen Temperatur- und Atmosphärenkontrollsysteme . Das Design dieser Rohröfen legt eine stärker
Temperaturregelung und Anwendungsumfang
Chemische Dampfablagerungsrohrofen:
Das Temperaturkontrollsystem wird normalerweise durch importierte mehrstufige intelligente Programmtemperaturregler gesteuert, die eine gute Stabilität und Wiederholbarkeit der Temperaturregelung aufweisen. Filme usw. .), Nanomaterialien (wie Kohlenstoffnanoröhren, Graphen usw. .) sowie wichtige Prozesse wie Waferreinigung und Oberflächenbehandlung .}
Andere röhrenförmige Öfen:
In Bezug auf die Temperaturkontrolle kann es relativ einfach sein, normalerweise mit der PID-Methode angepasst, und mehrere Temperaturanstiegs- und Herbstprogramme können festgelegt werden. kann im Vergleich zu chemischen Dampfablagerungsrohröfen begrenzt sein .
Gaskontrolle und Reaktionsatmosphäre
Chemische Dampf -Ablagerungsrohrmöbel:
Das Gaskontrollsystem ist eine seiner Schlüsselkomponenten ., indem die Art, Konzentration und Fließgeschwindigkeit des Reaktionsgases genau gesteuert werden. Dünnfilmmaterialien mit spezifischen Zusammensetzungen und Strukturen können hergestellt werden. von hochwertigen dünnen Filmmaterialien .
Andere röhrenförmige Öfen:
In Bezug auf die Gaskontrolle kann es relativ einfach sein.
Betrieb und Wartung
Chemische Dampfablagerungsrohrofen:
Die Operation ist relativ komplex und verlangt von den Betreibern, über bestimmte berufliche Kenntnisse und betriebliche Fähigkeiten zu besitzen ..
Andere röhrenförmige Öfen:
Relativ einfach in Bezug auf Betrieb und Wartung . Aufgrund ihres relativ einfachen strukturellen Designs und der starken Praktikabilität können die Bediener ihre Betriebsmethoden und Wartungsfähigkeiten leichter beherrschen.
Anwendungsfelder und Entwicklungsaussichten
Chemische Dampf -Ablagerungsrohrmöbel:
Es verfügt über breite Anwendungsaussichten in High-Tech-Feldern wie Halbleiter, Nanoelektronik und optoelektronischem Engineering . mit der kontinuierlichen Entwicklung und dem Fortschritt der Technologie, die Nachfrage nach hochwertigen Dünnfilmmaterialien und Nanomaterialien in diesen Feldern erhöhen sich weiter. wachsen . In der Zwischenzeit werden sich die kontinuierliche Innovation und die Verbesserung von Technologie, Leistung und Effizienz auch weiter verbessern, was mehr Beiträge zur Entwicklung von Feldern für Materialwissenschaften und technische Ingenieurwesen leistet .
Andere röhrenförmige Möbel:
Es hat einen großen Anwendungswert für Back- und Sintermaterial Anwendungen .
Zusammenfassend gibt es signifikante Unterschiede zwischen chemischen Dampfablagerungsöhrenöfen und anderen Arten von Rohrofen in Bezug auf Definition und Funktion, Struktur und Zusammensetzung, Temperaturkontrolle und Anwendungsumfang, Gaskontrolle und Reaktionsatmosphäre sowie Betrieb und Wartung . Diese Unterschiede machen chemische Vapor -Ablagerungs -Tube -Tube -Anlagen.
Einführen
CVD -Rohrofen, auch als chemische Dampfabscheidungsrohrmöbel bekannt, ist eine entscheidende Wärmebehandlungsausrüstung in den Feldern der Materialwissenschaft und -technik {{}} Sein Wirkungsprinzip basiert hauptsächlich auf chemischer Dampfphasenreaktion, wodurch Atome oder Moleküle im Gas auf einem soliden Substrat und spezifischen Atmosphärenstörungen, die die Zubehör -Substrat, und die Zubehör -Substrat, und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- und die Zubehör- oder die Zubehör- und die Zubehör- oder die Zubehör -Erkrankungen basieren. Nanopartikel . Folgendes ist eine detaillierte Erklärung des Arbeitsprinzips der chemischen Dampf -Abscheidungsrohrstöcke:
Chemische Dampfablagerungsrohrmöglichkeiten verwenden chemische Dampfphasenreaktionen, um Gasmischungen bei hohen Temperaturen zu zersetzen und Atome oder Moleküle zu erzeugen, die auf festen Substraten ablegen, um die gewünschten Dünnfilme zu bilden
Reaktionsquelle:
Der chemische Dampfablagerungsrohrofen enthält Rohstoffe, die sich in fester, gas- oder flüssiger Form . durch Erhitzen in der Möbel aufweisen können.
Transportsystem:
Gastransportleitungen transportieren Rohstoffe von der Reaktionsquelle zur Furnaklamerkammer . Dieses System sorgt für eine stabile Versorgung und einheitliche Verteilung der Reaktionsgase .
Reaktionskammer:
Der chemische Dampfablagerungsrohrohrfurna ist mit einer Reaktionskammer ausgestattet, die der Hauptbereich ist, in dem chemische Reaktionen auftreten . Durch Einstellen der internen Temperatur und Atmosphäre können der Reaktionsprozess und die Ablagerungsrate . gesteuert werden
Basis und Substrat:
Geeignete Basen und Substrate werden in der Ofenhöhle installiert, um die Stabilität des Materials zu unterstützen und aufrechtzuerhalten
Chemische Dampfablagerungsrohrohrourns sind typischerweise mit effizienten Heizsystemen wie Resistenzheizungen, Induktionsheizungen oder Strahlungsheizungen ausgestattet. furace.At the same time,the gas and substrate materials inside the furnce also absorb heat through thermal convection and radiation,achieving overall heating.In order to ensure the smooth progress of chemical reactions and the quality of deposits,Chemical Vapor Deposition Tube Furaces are usually equipped with precise temperature control systems.The system can monitor the temperature inside the furnace in Echtzeit und automatisch nach der voreingestellten Heizkurve einstellen, um eine Umgebung mit konstanter Temperatur zu erhalten. .
Zusätzlich zur Temperaturkontrolle ist die Gasflussrate auch einer der wichtigen Faktoren, die die CVD -Reaktion beeinflussen. von Reaktionsgas, dünnen Filmen oder Nanomaterialien mit unterschiedlichen Zusammensetzungen und Strukturen können hergestellt werden .
Unter hohen Temperaturbedingungen werden eine oder mehrere Reaktionsgase, die in die Reaktionskammer eingeführt werden, aktiviert . Aktivierungsmethoden können direkte Erwärmung, Plasmaanregung oder Feuerlichtstrahlung . umfassen. Diese Aktivierungsmethoden verstärken die chemische Aktivität des Reaktionsgass, was die chemische Reaktionen erleichtert. Solide Ablagerungen . Diese Sedimente akkumulieren sich ständig auf der Substratoberfläche und bilden letztendlich den erforderlichen Dünnfilm oder die Beschichtung .
Herstellung von MOSFET -Gate -Medien
► Die Bedeutung von MOSFET -Gate -Medien
MOSFETs sind Schlüsselkomponenten in modernen integrierten Schaltungen, und ihre Leistung hängt weitgehend von der Qualität und den Eigenschaften des Gate -Mediums ab. . Das Gate -Medium muss gute Isolationseigenschaften bereitstellen und gleichzeitig die Stabilität und Zuverlässigkeit des Geräts .} reduzieren}
► Anwendung von CVD -Rohrofen bei der Zubereitung von Gate -Medien
1) Materialauswahl:
Traditionell ist das Hauptdielektrikmaterial von Gate Siliciumoxid (SiO₂) .. Mit der kontinuierlichen Reduzierung technischer Knoten konnte Siliziumoxid die Anforderungen der Gate -Leckage nicht erfüllen .
Daher werden dielektrische Materialien mit hohem K-Gate (wie Hafniumoxid, Zirkoniumoxid usw. .) eingeführt, um Siliziumoxid . Diese Materialien zu ersetzen
2) Abscheidungsprozess:
CVD-Rohröfen bieten eine effiziente Abscheidungsmethode zur Bildung von dielektrischen hochwertigen hochwertigen Gitterfilmen auf dem Gitter .
Während der Ablagerung werden gasförmige Verbindungen oder Elemente, die hohe K -Mediumelemente enthalten
Prozesskontrolle:
Um qualitativ hochwertige grid-dielektrische Filme zu erhalten, müssen die Prozessparameter der Geräte wie Temperatur, Atmosphäre, Reaktionszeit und Druck genau kontrolliert werden .
Die genaue Kontrolle dieser Parameter gewährleistet die Einheitlichkeit, Dichte und Reinheit des Films, wodurch die Leistung und Zuverlässigkeit des MOSFET . verbessert wird
Vorteile des CVD -Rohrofens zur Vorbereitung von Gate -Medien
Hohe Genauigkeit
Das Gerät ermöglicht eine präzise Prozessregelung, was zur Herstellung von dielektrischen Gitterfilmen mit spezifischer Dicke, Zusammensetzung und Struktur . führt
Hohe Reinheit
Aufgrund der Hochtemperatur-Zersetzung und der chemischen Reaktion der Reaktanten in der Reaktionskammer werden nur die erforderlichen Elemente auf dem Tor abgelagert, um einen Film zu bilden
Gute Bindungskraft
Durch Optimierung der Ablagerungsbedingungen und Nachbearbeitungsschritte kann der Gate-dielektrische Film mit guter Bindungskraft erhalten werden, wodurch die Stabilität und Zuverlässigkeit des Geräts . verbessert wird
► Praktische Anwendungen und Herausforderungen
In practical applications,the gate media prepared by the device has been widely used in advanced MOSFET manufacturing.However,with the continuous reduction of technical nodes,the requirements for grid media are becoming higher and higher.For example,lower leakage current,higher dielectric constant and better thermal stability are required.Therefore,researchers need to constantly explore new materials and processes to meet these Herausforderungen .
Zukünftige Trends
● Erweiterte Prozesssteuerung und Automatisierung
Zukünftige CVD -Rohröfen werden wahrscheinlich fortgeschrittenere Prozesskontroll- und Automatisierungstechnologien . enthalten. Dies umfasst die Verwendung künstlicher Intelligenz und maschinelles Lernalgorithmen zur Optimierung der Ablagerungsparameter in der realen Zeit, die Verbesserung der Filmqualität und die Verringerung der Verringerung der Prozessvariabilität .} automatisierte Handlingssysteme für Substrate, die die Affcies -Fortschritts -Verhandlungssysteme für Substrate erhöhen. Prozess .
● Entwicklung neuer Vorläufermaterialien
Die Entwicklung neuer Vorläufermaterialien mit verbesserten Eigenschaften, wie z.
● Integration in andere Technologien
CVD -Rohröfen können in andere Technologien integriert werden, wie z.
